磁致伸缩式液位计可达到国内最先进测量水平

　　磁致伸缩式液位计它的高精度、高可靠、长寿命、高稳定性能对测量介质要求低等特点，迅速在石油、化工、制药、食品等行业上得到了广泛的应用，获得了极佳的测量效果。

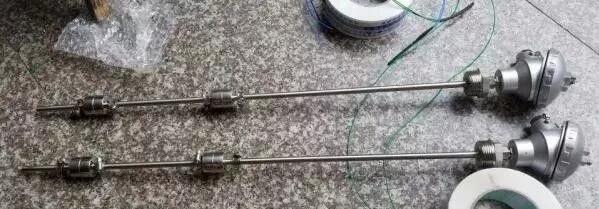

　　磁致伸缩指铁磁质中磁化方向的改变会引起介质晶格间距的改变，从而使得铁磁质的长度和体积发生改变的现象。磁致伸缩式液位计是基于磁致伸缩原理设计制造的液位计，它由磁性浮子驱动的高精度、高分辨率变送器。

　　原理:

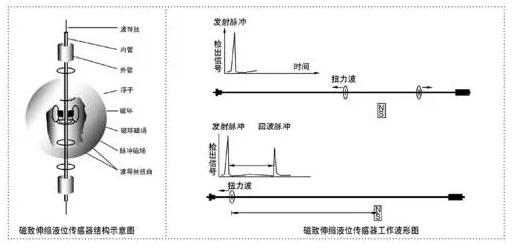

　　磁致伸缩式液位计的基本原理如下图所示。其结构分为三部分：浮球、变送器和装有磁致线的不锈钢测量管。当磁致伸缩液位计的传感器接通电源工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，就可计算出液位的高度并转换成4～20mA的输出信号，即液面的位置。

　　液位计优点：

　　磁致伸缩液位计唯一可动部件是浮子，维护量极低，有利于降低维护成本；

　　精度高，一些尖端产品精度已经可以达到0.1mm；

　　分辨率极高，可做到微米级；

　　可同时测量总体液位和界面液位，可应用于两种不同液体之间的界位测量；

　　安全性好，磁致伸缩式液位计的防爆性能高，本安防爆，使用安全，特别适合对液体化工原料和易燃液体的测量。

　　应用时注意事项：

　　1、由于测量原理等因素，当磁致伸缩式液位计处于强磁场干扰环境下，会使浮子受的磁场力叠加导致消磁。因此，安装时应远离强电磁环境，如高压电机、风机、离心机、搅拌器、变频器、干燥床等，需要急停、启动的地方，这些设备应做好接地屏蔽工作。同时，磁致伸缩式液位计的信号线应远离高压电源线，并使信号线屏蔽层处于良好接地状态。

　　2、静电放电会干扰磁致伸缩式液位计的测量，使用时应使安装有液位计的设备良好接地。

　　3、为了避免射频电磁场辐射，需要在设计时考虑无线仪表发射源的位置，至少保证2m以上的距离。

　　4、对于浪涌冲击非可控的干扰，一般会在现场侧加浪涌保护器、防雷击、保护电路板。浪涌保护器中的抑制元件(压敏电阻MOV)是采用损耗自身的方式对冲击电流进行消解(发热、融化)，对抗大电流的冲击。这样就可以很好地保护磁致伸缩式液位计的本体安全。

　　5、工频磁场多数由工频机泵产生，安装磁致伸缩式液位计时应尽量远离工频机泵。

　　6、如果介质温度变化过大，磁致伸缩式液位计不宜作为计量级的仪表使用。但是，只要满足平均每变化10℃，输出值变化小于2mm的条件，介质温度累计变化所产生的误差一般在测量要求误差范围之内。

　　7、在振动环境使用时，也会影响精度，液位计最好安装在非振动的工况条件下。

　　磁致伸缩液位计的优异性能正在被越来越多的用户认识和接受，满足绝大多数现场环境的测量需要，成为液位测量中的精品。江苏美安特自动化仪表有限公司自主研发、生产、销售于一体的生产厂家，专业生产各类液位计。欢迎来电咨询！
