超声波液位计厂家分享工作原理常规现象解决方式

　　超声波液位计，采用非接触的测量，可广泛用于各种液体（如污水处理、腐蚀性液体测量）和固体物料高度的测量。

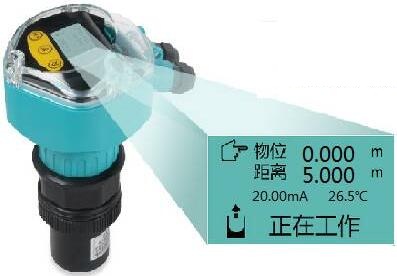

　　超声波液位计的工作原理，是根据超声波的发射和接收来实现的。超声波在空气中传输的速度是一定的，超声波发射出去，然后接收液面或物面反射回来的波，从发射开始计时，到接收到回波结束。超声波在空气中传输的时间就定了。因为是一个来回，那实际距离就是距离的一半。池子的深度或罐体的高度是一定的。那实际液位就是池子的深度减去超声波液位计测量的距离，就是液位或物位的高度了。由此，就实现了超声波测量液位或者物位了。

　　在实际运用中超声波液位计，会因各种因素对其稳定性﹑可靠性产生影响，会出现故障的五大故障原因有哪些呢？

　　美安特公司工程师根据多年经验总结出主要影响因素有如下几点，为用户排查故障原因及解决方法。

　　超声波液位计，可广泛用于各种液体（如污水处理、腐蚀性液体测量）和固体物料高度的测量。

　　1、进入盲区

　　故障现象：出现满量程或者任意数据。

　　故障原因：

　　超声波液位计都有盲区，一般5米以内量程，盲区是0.3-0.4米。10米以内量程是0.4-0.5米。进入盲区后，超声波会出现任意的数值，不能正常工作。

　　解决方法：

　　安装的时候就要考虑盲区的高度，安装好之后探头离最高水位之间的距离必须大于盲区。.

　　2、搅拌影响

　　现场容器里面有搅拌，液体波动比较大，影响超声波液位计的测量。

　　故障现象：

　　无信号或者数据波动厉害。

　　故障原因：

　　超声波液位计说的测量几米距离，都是指平静的水面。比如5米量程的超声波液位计，一般是指测量平静的水面最大距离是5米，实际出厂会做到6米。遇到容器里面有搅拌的情况下，水面不是平静的，反射信号会减弱到正常信号的一半以下。

　　解决方法：

　　选用更大量程的超声波液位计，如果实际量程是5米，那就要用10米或者15米的超声波液位计来测量。如果不换超声波液位计，而且罐子内液体无粘性，还可以安装导波管，把超声波液位计探头放在导波管内测量液位计高度，因为导波管内的液面基本是平稳的。建议把二线制超声波液位计改为四线制的。

　　3、液体表面有泡沫。

　　故障现象：

　　超声波液位计一直在搜索，或者显示“丢波”状态。

　　故障原因：

　　泡沫会明显吸收超声波，导致回波信号非常弱。因此当液体表面40-50%以上面积覆盖了泡沫，超声波液位计发射的信号就被会吸收绝大部分，造成液位计接收不到反射的信号。这个跟泡沫的厚度没有太大关系，主要跟泡沫的覆盖面积有关。

　　解决方法：

　　安装导波管，把超声波液位计探头放在导波管内测量液位计高度，因为导波管内的泡沫会减少很多。或者更换为雷达液位计来测量，雷达液位计对5厘米以内的泡沫都可以穿透。

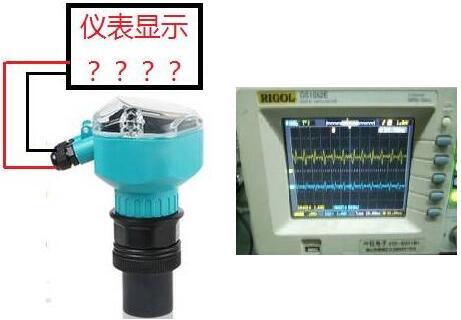

　　4、现场有电磁干扰。

　　故障现象：

　　超声波液位计数据无规律跳动，或者干脆显示无信号。

　　故障原因：

　　工业现场会有很多电动机、变频器还有电焊都会对超声波液位计测量造成影响。电磁干扰会超过探头接收到的回波信号。

　　解决方法：

　　超声波液位计必须可靠接地，接地后，电路板上的一些干扰，会通过地线跑掉。而且这个接地是要单独接地，不能跟其他设备共用一个地。电源不能跟变频器、电动机同一个电源，也不能从动力系统电源上直接引电。安装地点要远离变频器、变频电动机、大功率电动设备。如果不能远离，就要在液位计外面装金属的仪表箱来隔绝屏蔽，这个仪表箱也要接地。

　　5、温度影响

　　现场水池或者罐子内温度高，影响超声波液位计测量。

　　故障现象：

　　水面离探头近的时候可以测量到，水面离探头远就测量不到。水温低的时候超声波液位计测量都正常，水温高了超声波液位计就测量不到。

　　故障原因：

　　液体介质在30-40℃以下一般不会产生蒸汽和雾气，超过这个温度容易产生蒸汽或雾气，超声波液位计发射的超声波在发射过程中穿过蒸汽会衰减一次，从液面反射回来的时候又要衰减一次，造成最后回到探头的超声波信号很弱，所以测量不到。而且在这种环境下，超声波液位计探头容易结水珠，水珠会阻碍超声波的发射和接收。

　　解决方法：

　　要把量程加大，实际罐子高度是3米，要选择6米-9米的超声波液位计。可以减少或削弱蒸汽或者雾气对测量的影响。探头要用聚四氟乙烯或者PVDF做，做成物理密封型的，这样的探头发射面上不容易凝结水珠。其他材质的发射面，水珠都比较容易凝结。

　　另外对于在户外安装的液位计，可以采用加装遮阳罩等措施来减弱温度因素的影响。

　　技术安装注意事项：

　　所有超声波液位计都采用了Echo-Pipe技术，允许探头安装在2"－4"的金属或者非金属导管中，而不受导管内壁反射波的干扰，适合在有搅拌，泡沫，水蒸汽和周围有障碍物所产生杂波的环境中应用。

　　以上原因可能是导致超声波液位计的不正常工作，所以在购买超声波液位计的时候，一定要把现场的工况和有经验的销售工程师说明白，避免以后产生诸多问题。
