磁致伸缩液位计在储罐容器内液位测量执行机构原理

　　随着科学技术的迅猛发展，科技化的仪表在各行业中得到了广泛的应用，如磁致伸缩液位计就在储罐容器内液位测量应用越来越多。该种液位仪具有精度高、环境适应性强、安装方便等特点。由此，广泛应用于石油、化工等液位测量领域，并逐渐取代了其它传统的传感器，成为液位测量中的精品。

　　磁致伸缩液位计结构与原理：

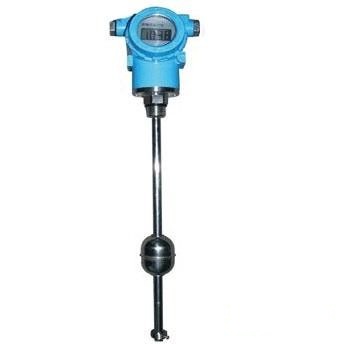

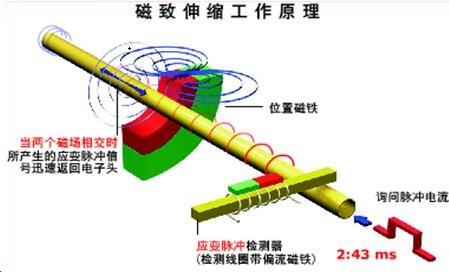

　　磁致伸缩液位计由三部分组成：探测杆，电路单元和浮子组成。测量时，电路单元产生电流脉冲，该脉冲沿着磁致伸缩线向下传输，并产生一个环形的磁场。在探测杆外配有浮子，浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁，所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时，产生一个“扭曲”脉冲，或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号，从而计算出浮子的实际位置，测得液位。

　　磁致伸缩液位计的产品特点：

　　1.致伸缩液位计可“同时”测量并显显示液位、界位、温度3个功能信号。

　　2.磁致伸缩液位计的供电电压为24V，用于罐区更安全。

　　3.磁致伸缩液位计不用定期标定，一次标定，终生受用（只要介质比重在选定的范围之内）。液位计是电磁信号原理，没有机械磨损。

　　4.从安装的角度看，仅仅紧固一个3/4“的NPT调节螺母，十几分钟安装完毕。

　　5.综合成本比较。磁致伸缩液位计安装时间短，安装成本低；不用备件，没有备件成本；免维护，维护成本低；

　　采用磁致伸缩液位计的优点：

　　1.可靠性强：由于磁致伸缩液位计采用波导原理，无机械可动部分，故无摩擦，无磨损。整个变换器封闭在不锈钢管内，和测量介质非接触，传感器工作可靠，寿命长。

　　2.精度高：由于磁致伸缩液位计用波导脉冲工作，工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其它传感器难以达到的精度。

　　3.安全性好：磁致伸缩液位计的防爆性能高，本安防爆，使用安全，特别适合对化工原料和易燃液体的测量。测量时无需开启罐盖，避免人工测量所存在的不安全性。

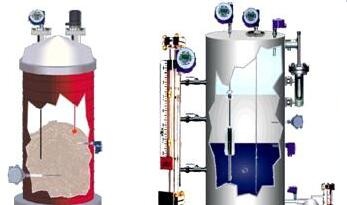

　　4.磁致伸缩液位计易于安装和维护简单：磁致伸缩液位仪一般通过罐顶已有管口进行安装，特别适用于地下储罐和已投运储罐的安装，并可在安装过程中不影响正常生产。

　　5.便于系统自动化工作：磁致伸缩液位计的二次仪表采用标准输出信号，便于微机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。

　　磁致伸缩液位计的技术优势：磁致伸缩液位计适合于高精度要求的清洁液位的液位测量，精度达到1mm，最新产品精度已经可以达到0.1mm。磁致伸缩液位计还可应用于两种不同液体之间的界位测量量。防爆型设计，适合危险场合，智能电子线路设计可计算出容积量；唯一可动部件为浮子，维护量极低。可满足不同用户的需求，实现较高的性能价格比。
