磁翻板液位计的在设计上密封性的改善大大提升产品性能

　　磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制，被广泛用于各种塔、罐、槽等设备的介质液位检测。

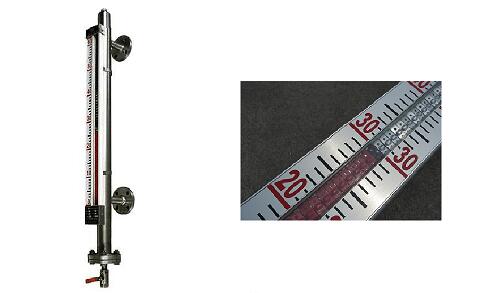

　　磁翻板液位计根据浮力原理和磁性耦合作用研制而成，主要结构由显示面板、浮筒以及磁浮子等组成，浮筒内设有磁浮子，且该磁浮子本身直接浮于液面上，该浮筒外设有显示面板，该显示面板和磁浮子磁性耦合。通过耦合作用，当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

　　磁翻板液位计现有密封结构设计的弊端，液位计简单易用，目前大多数磁翻板液位计显示面板的两端都没有采取密封措施，只用螺丝将两个盖板简单固定，并不能百分百达到全密封效果。

　　分析磁翻板液位计在面板设计上会存在哪几点缺陷，使磁翻板液位计的可靠性受到影响：

　　1、在低温条件下，显示腔内的水汽易使保护盖板内表面冷凝结霜，可视性降低。

　　2、雨水和灰尘极易进入显示腔内，使翻片表面受潮，灰尘粘附在表面，影响翻片的正常翻转；潮湿的水汽使得翻片在冬天低温环境下容易冻结卡住，导致翻片翻转异常不能正常指示液位。

　　3、由于密封不严，外面的飞虫和尘沙极易进入显示面板内部，在潮湿的水汽环境中易滋生菌类，时间一长便会阻碍翻片的翻转，影响磁翻板液位计的正常工作，给生产带来麻烦。

　　解决方法：磁翻板液位计密封结构设计的改进，针对磁翻板液位计存在的上述缺陷和弊端，美安特仪表研发工程师在多次试验的基础上，对磁翻板液位计现有的密封结构做出了改进方案，解决了弊端问题。

　　该密封结构主要有翻片容置装置、透明面板和堵头组成。该翻片容置装置具有长条形的第一安装槽，第一安装槽用于装设翻片。透明面板沿第一安装槽延伸方向安装在第一安装槽上方，以便能够看见第一安装槽内的翻片变化。堵头设置在第一安装槽的端口处，且堵头的外壁与第一安装槽的槽壁之间形成灌胶腔，并向灌胶腔内注入胶液使堵头与第一安装槽的槽壁之间形成胶粘密封。通过这种密封结构使得显示面板的端口处具有很好的密封效果，从而避免雨水、灰尘、飞虫以及尘沙进入显示面板内部，不致影响磁翻板液位计的正常工作，从而减少给生产带来的麻烦。

　　磁翻板液位计结构改进，解决了磁翻板液位计存在的密封不佳的问题，大大提高了磁翻板液位计的可靠性，赢得了用户的一致赞誉。

　　磁翻板液位计应用须知：

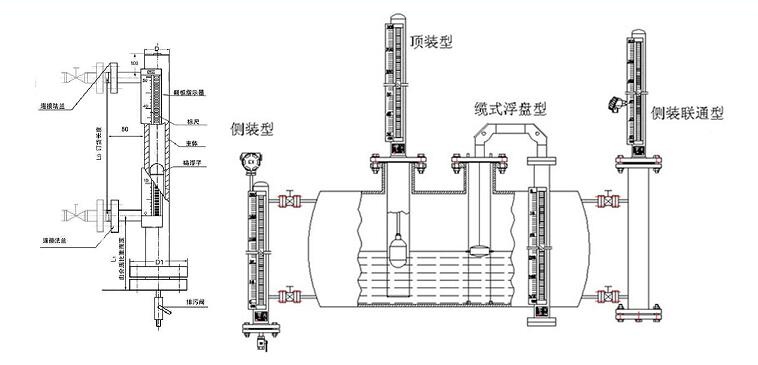

　　l、侧装式液位计与被测容器的上下分液管间各装一只截止阀门以便打开或关闭液位计；另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉，注入清水即可清洗液位计的主体。

　　2、安装液位计时，法兰中心线垂直度≤4‰，当液位计的测量范围大于3米时，需要考虑增加中间加固法兰(或朵攀)作固定支撑以增加强度。

　　3、配套远传液位变送器与二次仪表之间隔连线，要求连线的芯线截面面积应大于0.8mm。．与交流电源同路平行铺设时，至少应保持20厘米以上的间距，单独穿铁管铺设，或用屏蔽二芯电缆铺设，屏蔽层只能一端接地。

　　4、选用液位控制器，其触点容量均以阻性负载设计，如用非阻性或大力功率负载则要用中间继电器转换。

　　5、对液体介质中含有悬浮杂质的亲磁物质的场合，不宜使用本液位计，因这些杂质会对浮子组件造成卡阻。

　　6、外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。

　　磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。
