美安特仪表污水深井应用缆式液位变送器测量效果做到位

　　液位变送器可适用于深水井，其又称投入式液位计，静压液位计，缆式液位计适于冶金、电力、造纸、石油、化工等行业测量液位使用。有缆式液位变送器、杆式液位变送器、直装式液位变送、集气筒式等多种仪表。

　　缆式液位计的使用可谓非常广泛，因为其稳定性好，精度高，直接投入到被测介质中，安装使用相当方便。具有固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响；具有宽范围的温度补偿以及电源反相极性保护及过载限流保护。

　　缆式液位计是由集气筒、导压管、传感器组成的液位测量仪表。压力探头为不锈钢（1Cr18Ni9Ti）材料，电缆护套为橡塑，特殊要求可选择聚四氟乙烯探头、不锈钢或聚四氟乙烯电缆护套材料。当集气筒沉入被测液体中后，集气筒内空气受到被测液体的压力作用，通过导压管压力传导至敏感元件上测量出液位变化，传感器不直接作用被测介质。导压式液位计不受介质起泡、沉积、混浊等影响，又无运动部件，安装维护简单，测量液位使用。

　　订货要求:

　　订货注明:液体介质密度

　　液位量程米

　　缆式：电缆长度米

　　杆式：插入深度（探头到法兰的距离）

　　集气式：插入深度（探头到法兰的距离）

　　注1:一体式是采用进口不锈钢隔离膜片的传感器和高性能的专用放大电路直接封装在探头中。

　　注2：缆式及杆式液位法兰默认为DN20PN0.6MPa,直装式液位法兰默认为DN50PN1.6MPa，特殊订货请注明。

　　注3:0.1级精度要选用超稳定型Ｃ扩散硅膜片材料才能实现。

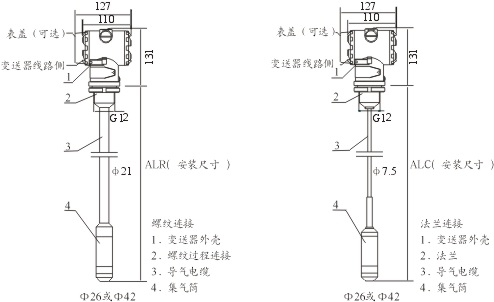

　　注4：安装尺寸在缆式及杆式变送器使用，如测量水井水位量程10m安装尺寸11m，则多出1m作安装调节用，实际测量为10m，不注明，缆式默认1m高度调节，杆式用户应详细注明安装尺寸。

　　注：缆式液位变送器的导气电缆采用进口耐磨、耐弱酸、抗低温等高性能的环保型材料，可用于食品、医药等测量现场。

　　集气筒式较小测量为1米

　　安装要求

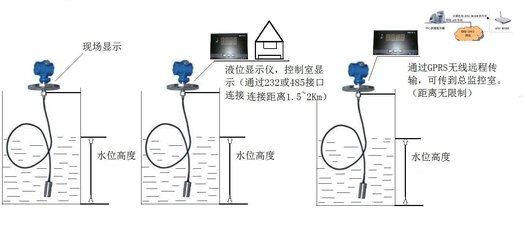

　　1、液位计安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管（不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。

　　2、测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管（在液体流向的反面不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。

　　3、变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。

　　4、在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线

　　液位计在动水中和静水中的安装须知：

　　1、由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头。

　　2、在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。

　　3、变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏。

　　4、投入式液位变送器接地端子应可靠接地，电源屏蔽线应与其相连。

　　5、测量易爆危险品时，必须严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i”》中的有关规定进行安装。

　　液位计使用注意事项：

　　1、使用中发现异常，应关掉电源，停止使用，进行检查。

　　2、接供电电源时应严格按照使用说明书进行连接。

　　3、避免液体下流时压力直接冲击探头，或者用其他的物体挡住液体下流时候那瞬间直接冲击的压力就可以了;

　　4、把进水口装成淋浴式的，把一股大水流切断成小水流喷洒下来，效果还不错;把进水管口弯一下，使进水口略微往上翘一点，水在出来时会首先往空中抛然后再落下，减少了直接冲击(将动能转换成势能)。

　　5、尽量原理大功率设备，避免强磁场干扰对精度的影响，应该是液位计保持在正常温度范围内，否则将会严重影响液位计的精度和使用寿命，产生温漂现象长期下去可能会直接烧坏液位计！

　　缆式液位计是江苏美安特自动化仪表有限公司液位测量产品之一,又称投入式液位计，静压液位计，缆式液位计适于冶金、电力、造纸、石油、化工等行业测量液位使用。
