浅谈工业自动化超声波液位计仪表的现场环境管控

　　超声波液位计是一种很好的控制器，由微处理器控制的是一款数字液位仪表，在测量行业中的应用是很广泛的，用于各种液体和固体物料高度的测量。

　　在测量中超声波脉冲由传感器(换能器)发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

　　超声波液位计可采用二线制、三线制或四线制技术，二线制为:供电与信号输出共用;三线制为:供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线;四线制为:当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。

　　量程范围:0-50米，多种形式可选，适合各种腐蚀性、化工类场合，精度高，远传信号输出，PLC系统监控。

　　超声波液位计由三部分组成:超声波换能器、处理单元、输出单元。

　　工作原理：

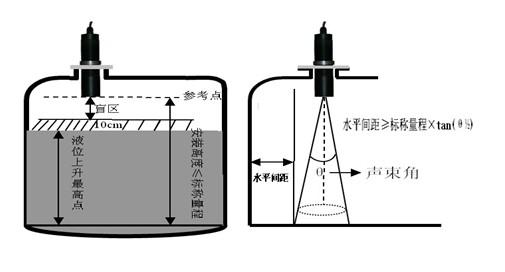

　　超声波物位计工作原理是由超声波换能器(探头)发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.

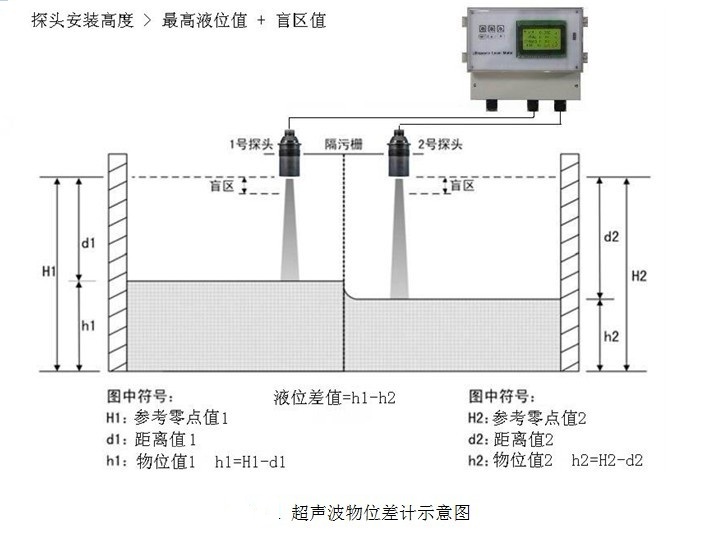

　　探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:

　　hb=CT2即

　　距离[m]=时间×声速/2[m]

　　声速的温度补偿公式:环境声速=331.5+0.6×温度

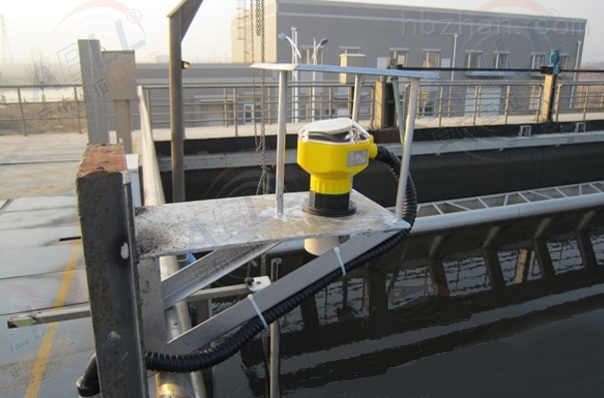

　　超声波液位计的工作环境以及对环境的要求：

　　1、它可以在很大的温度波动下使用，较低的时候是零下十摄氏度，而较高的时候则可以达到六十几度。另外，它的外壳是有保护等级的，一般是用于室外安装；

　　2、用超声波液位计可以进行液体或者是固体的测量，还能测量酸碱性下的物质，如果说是强酸的话也是能够进行测量的；

　　3、因为超声波液位计的性能是很好的，种类也繁多，因而超声波液位计能够满足不同用户的需求。要是用超声波液位计测量的是一些液体或者是固体的话，或者是周边环境有电压、强风等情况，它还是可以测量。

　　环境要求：

　　不管是任何类型的介质，如液体或者是一些固体或者是粉状的物质等，我们都可以使用液位计来进行这些介质的高度的测量，同时我们还可以使用液位计来测量一些颗粒物质的高度；液位计可以广泛的适用于一些不同的工作环境，尤其是一些特殊的工作环境，如弱酸和弱碱的工作环境中，而且还可以使用于一些不超过百分之四十的含量的强酸环境中，但是如果工作环境中的强酸的含量过高的话，为了确保液位计有一个很长的使用寿命且不受这些强酸物质的损害，在进行测量之前，需要将液位计的探头换成有着很好的防腐性能的材料制成的探头。

　　液位计的容器压力也是有着一定的范围的，如它的容器压力范围是在0.7bar到3bar之间，因此为了确保液位计可以有效的工作，在其工作的时候一定要确保它的压力，尤其是它的容器压力是在合适的范围之内。较后：在使用液位计进行测量的时候，还需要密切的注意周围环境的情况，如需要进行测量的介质是含有一些泡沫的液体或者是固体时；或者是在液位计的工作环境周围存在着一些很高的电压和电流或者是电磁等，这些因素都会直接的影响到液位计的正常工作和准确的测量结果，因此一定要确保它的工作范围是远离高压或者高电流的。

　　总的来说，超声波液位计的测量范围是很广泛的，能够适应不同行业的测量需求，而且它还可以在恶劣的环境下进行测量。另外，像天然气流量计、液体流量计等都是很好的测量工具，受到了行业内的好评。
