工业磁翻板液位计为液位测量起到关键性技术支持

　　磁翻板液位计仪表可可直接用来观察各种容器内介质的液位高度，该液位计结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等工业领域的生产过程中的液位测量指示与控制。

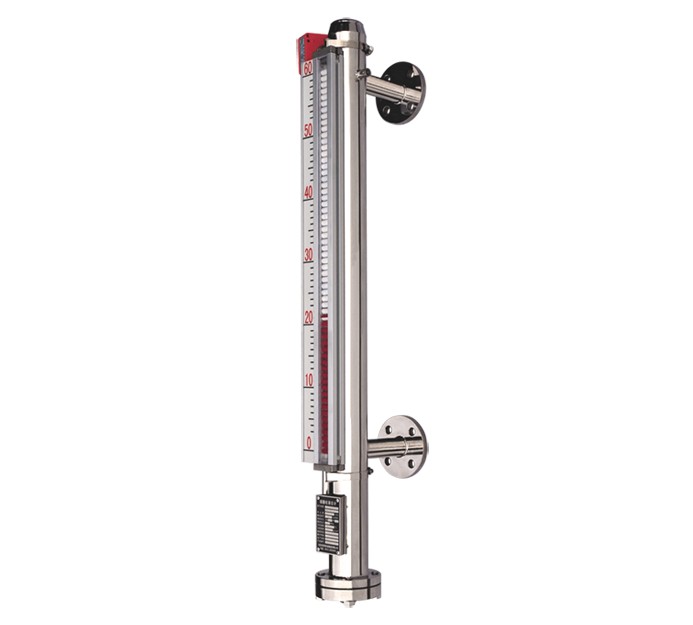

　　磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。磁翻板液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。

　　磁翻板液位计的主要结构与中心距的概念了解：

　　磁翻板液位计有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色)，两色交界处即是液面的高度。

　　控制型液位计是在磁翻板液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警;远传型是在磁翻板液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

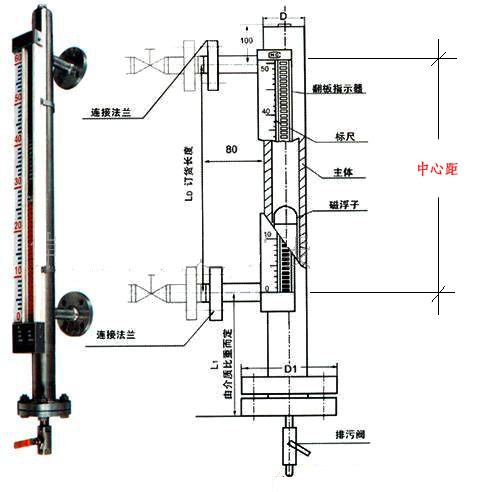

　　磁翻板液位计的中心距是指什么?中心距就是指（竖直侧装）上端法兰中心孔与下端法兰中心孔之间的距离，而这个两法兰中心之间的距离一般就是指液位测量范围量程。比如现场液位测量范围是3米。那么法兰中心距就是3米。

　　结构图可以看出，法兰中心距不代表整体液位计的长度（高度）。刻度指示用的翻板长度（高度）也要比法兰中心距稍微长一点（多出的部分是铭牌和翻板顶部一些部分）。为什么整体的长度会比中心距（液位测量量程）长呢。因为从上面结构图我们可以看出，当液位刻度为0或的时候，（浮力原理）浮子的上端要与刻度0对齐，那么主体钢管道也要零点刻度往下延长，以便留有浮子长度（浮子的长度根据介质密度来决定）的空间。同样，液位满量程的时候也是一样考虑。而且还要加装排污阀，排污阀的操作空间也要考虑在安装空间的因素里面。

　　可视距离就是可以眼看到的液位测量范围，换句话说，磁翻板液位计的可视距离标准来说等同于法兰中心距或者液位测量范围。当然如果用户有特殊需求，也可以加长，也就说，再特殊要求的时候，可视距离（范围）可以比法兰中心距（现场真实测量范围）长。比如现场罐体高度为1米，要求测量范围量程是1米，那么法兰中心距也是1米（当然这里要考虑罐体底部离地面的距离够不够浮子长度和排污阀操作空间），如果这个时候需要延长可视距离，也是可以做到的。只要在制作液位计的时候，同时加长磁翻板液位计的主体管道长度和刻度指示翻板的长度即可，而法兰中心距保持不变，即上端法兰安装和下端法兰安装依然是在1米罐体的顶端和下端。

　　（当然这里依然考虑顶端上面的空间距离和底部离地面的距离,，因为有的场合是在室内，特别是室内在顶部与房顶的空间问题。而且有的场合罐体底部与地面只有一块钢板厚度的空间，基本接近地面。比如上周某化工厂订购的一台磁翻板液位计，罐体是5米，但是由于团体底部离地面只有一块钢板距离，空间不够，所以法兰中心距只能做到4米4，（竖直侧装）也就是说下端法兰离罐体底部还有60公分距离确保浮子的长度和排污阀的空间）。只要顶部空间够多，1米的罐体，1米的量程范围，翻板和主体管道可以加长至1米5。也就说，刻度指示翻板的可视距离变成了1米5。

　　磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、OCr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优秀的可靠性和抗腐蚀性。具有显示直观、醒目、视角宽，结构紧凑合理，安全可靠，无“跑、冒、滴、漏”现象，维护量小，维修费用低等优点，且其指示功能无须另外供电，即使电力供应发生故障，液位观测也不会受到影响，是理想的液位检测仪表。
