超声波液位计如何正确的理解测量盲区

　　超声波液位计是由微处理器控制的数字液位仪表。具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。在测量中超声波脉冲由传感器(换能器)发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

　　超声波液位计由三部分组成:超声波换能器、处理单元、输出单元。

　　超声波液位计可采用二线制、三线制或四线制技术，二线制为:供电与信号输出共用;三线制为:供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线;四线制为:当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。

　　量程范围:0-50米，多种形式可选，适合各种腐蚀性、化工类场合，精度高，远传信号输出，PLC系统监控。

　　工作原理：

　　超声波物位计工作原理是由超声波换能器(探头)发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.

　　探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:

　　hb=CT2即

　　距离[m]=时间×声速/2[m]

　　声速的温度补偿公式:环境声速=331.5+0.6×温度

　　当物体离眼睛较近且角度一定的时候，反而看不清楚了或者看不见，在这一范围就叫做盲区。超声波液位计的盲区也如同人眼的盲区一样。

　　超声波液位计根据超声波的发射和接收传播，超声波在空气中传输的速度是一定的，超声波发射出去，然后接收液面或物面反射回来的波，从发射开始计时，到接收到回波结束，超声波在空气中传输的时间就定了。

　　因为是一个来回，那实际距离就是距离的一半。

　　池子的深度或罐体的高度是一定的。

　　那实际液位就是池子的深度减去超声波液位计测量的距离，就是液位或物位的高度了。

　　由此，就实现了超声波测量液位或者物位了。

　　超声波液位计的盲区，根据量程的不同，盲区也不同。

　　量程小，则盲区小，量程大，则盲区大。但一般都在30cm-50cm之间。

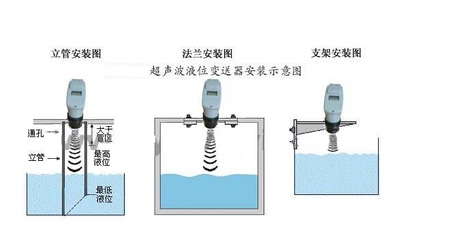

　　所以一般在安装超声波液位计的时候盲区一定是要考虑到。

　　在特殊场合，会要求盲区很小，这个时候可以考虑小盲区超声波液位计，其盲区一般只有4-6cm。但其量程也相对较小，只有0.6m。在很多液位测量的领域，因为空间的限制，安装条件的限制，需要盲区很小的超声波液位计。

　　超声波液位计液位进入盲区，通常会显示二次回波对应的液位位置。举例而言，如果盲区是0.3m，液面至换能器(或探头)表面的距离是0.2m，则液位计会显示对应空间距离为0.4m的液位值。

　　由于在测量液位时，液面反射良好，因此超声波液位计发出的声脉冲，经液面反射后，回波到达换能器(或探头)表面后又会被重新反射回液面，并被再次反射回换能器并接收，这时的回波即为二次回波。如果反射条件良好，还可能收到多次回波(多次往返的回波)。

　　超声波液位计采用聚丙烯防水外壳。壳体小巧且相当坚固，具有优良的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。重量轻、不结垢、不污染介质。无毒性。可用于药品、食品工业设备安装，维修极为方便。
