雷达液位计应用于溢出预防安全中的设计

散装液体储罐存在于许多工业过程中，包括炼油厂，油罐终端，管道终端，石化和LNG工厂以及航空燃料库等。从过程安全和控制角度来看，有两个主要要求 - 库存管理和溢出保护。

美安特的Ulf Johannesson是淮仪储罐计量团队的成员，他在今年10月举行的2012年美安特交流会上展示了SIL 3认证的二合一雷达测量仪重新定义了储罐计量较佳实践。他指出，储罐计量系统是避免溢出的较关键层。而且，水平是衡量油库安全性的关键过程变量。

传统的测量和溢流保护已经通过液位开关连接作为安全PLC的输入进行，安全PLC又连接到安全阀，以完成安全仪表功能（又称安全回路）。罐区的整体安全性是用雷达液位计替换开关的驱动力，雷达液位计提供连续测量。大多数开关仅在它们改变状态时才提供信号，需要手动验证测试，并且通常不提供超出状态变化的远程通信或诊断。

来自雷达仪表的连续水平过程变量可以提供多个警报级别，远程验证测试以及水平或三角形测量的变化。

Ulf指出，在过程安全应用中使用雷达测量仪存在若干标准。全球IEC 61508（用于仪器供应商）和IEC 61511（用于过程制造商）涵盖整个安全生命周期，并根据其故障统计数据为安全认证设备提供路径。这些设备通过定义不同安全完整性等级（SIL）的要求，为用户提供定量风险降低因子。

TüV/ DIBt WHG（Wasser Haushalts Gesetz）是另一个适用于防水认证的标准。它允许单个设备进行水平和溢出测量。虽然它已得到德国的批准，但由于缺乏替代品，它已在其他地方使用。美国石油协会拥有API2350标准，石油设施储罐溢流保护（详见10-2420）。

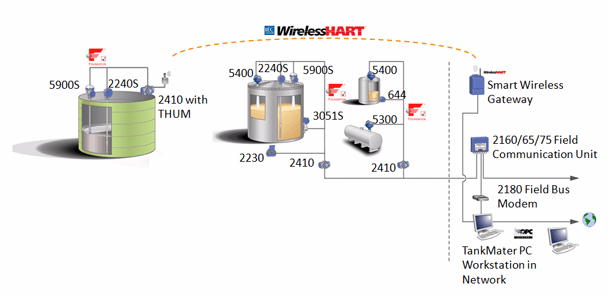

Ulf指出，Raptor储罐计量系统已获得认证，可用于高达SIL 3的应用。该系统包括5900S非接触式雷达液位计，2240S多输入温度变送器和2410油箱轮毂，用于为现场设备提供动力和采集数据。这是演示文稿中的建筑图片：


坦克农场溢流保护淮仪猛禽系统

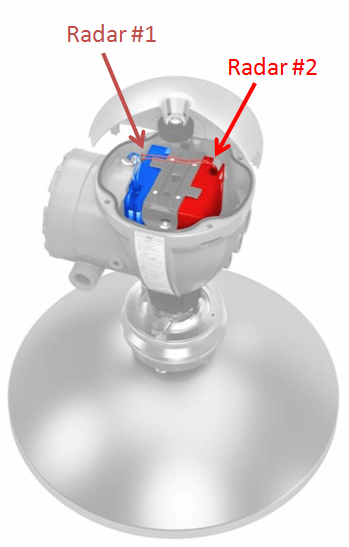

二合一雷达液位计某些坦克中存在的一个问题是球形设计，它们顶部只有一个开口。Ulf描述了一种二合一雷达液位计，它包含两个独立的连续液位测量值，可以通过相同的油箱开口进行测量。这些二合一变送器的一个常见用途是对液位进行一次测量，对过量填充测量进行第二次测量。

另一种用途是用于冗余测量，第三种用途是具有板载备用。这些二合一和三合一测量??来自海洋工业，用于测量原油油轮，沥青和硫磺油轮，石化运输船和浮式生产储存装载的水平，高和高水位警报。卸载（FPSO）船只。

的2合1 5900S的额定在SIL 2和SIL 3防溢出系统应用中使用。由于两个雷达仪表不断相互监控，因此内置了验证测试。这些实时诊断扩展了所需的手动验证测试间隔，并减少了工厂人员进入这些危险区域以执行这些测试的需要。

Ulf指出，该设备已通过SIS / SIL认证，TüVWHG和API 2350类别2和3的认证。

他闭上他的介绍指向进一步阅读的几个文件：工程师指南液位测量，液位工程师手册，以炼油，和完全指南API 2350溢出保护。如果油库是您流程的一部分，请检查它们。
