了解锅炉规范和磁翻板液位计的应用

磁翻板液位计可能是电厂锅炉鼓形液位计的一个很好的补充。然而，在进行任何更改之前，业主必须首先了解美国机械工程师协会(ASME)锅炉和压力容器规范对水位仪表的较低要求。
守则规定所有锅炉均须安装功能良好的水表玻璃，并须在较高400 psig的应用程序上随时使用。对于压力较大的锅炉，ASME规范允许操作人员结合水表玻璃，在连续显示中较少使用两个远程(间接读数)液位指示器。使用磁式液位指示器的代码限制为900psi。
此外，当两个遥控指示器工作时，玻璃量规可能会被隔离，但必须保持良好的工作状态。通常用量杯来确定鼓筒内的实际水位，并与其他仪器进行比较，尤其是在启动过程中。
可靠的准确指示
在大多数现代装置中，锅炉操作人员都设在控制室中。锅炉汽包玻璃水位计很少在个人的视线之内。为了解决这种情况，代码允许使用远程量规，但是它需要连续显示两个独立的级别指示器，如前所述。冗余为这个非常重要的级别信息提供了验证和信心。
clark - relie是一家很好的锅炉液位指示和控制设备供应商，该公司建议对远程指示器使用多种技术，以降低系统之间发生共模故障的风险。电力锅炉远程水位指示仪表较常用的技术是电导率探头、差压变送器、导波雷达系统和磁液位传感器。
磁场水平量规是由不锈钢室的内部浮动包含磁铁,使外部指示器安装在锅炉水位变化的反应(图1)。他们可能会配备一个发射机探测、传输和显示级别信息运营商控制区域。但是，任何外部安装的、依靠电导率、信号检测和传输的水位传感装置或磁传感技术，都被认为是一种远程(间接)式水位指示器。量规玻璃是较好的一种直读式液位指示器。

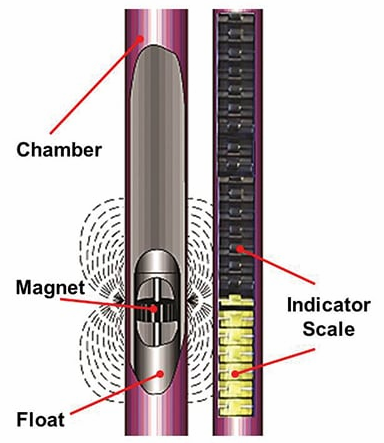

1. 就像翻牌一样。浮球(带有内部磁铁)之间的磁性吸引，浮球包含在与锅炉鼓筒相连的腔内，浮球与外部安装的指示器刻度之间的磁性吸引提供了精确的液位显示。

ASME规程的要求.
成功的安装需要注意细节。当在动力锅炉应用程序中指定和安装磁翻板液位计时，ASME规范要求对指示比例尺相对于容器连接的位置限制非常具体。指示量程必须符合与玻璃量规相同的要求(图2和图3)。与安装在发电厂锅炉以外的应用程序上的绝大多数磁性液位计相比，美国机械工程师协会(ASME)第1节规范的要求有显著差异。

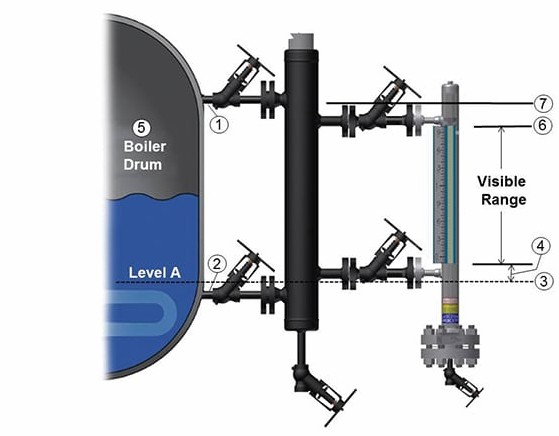

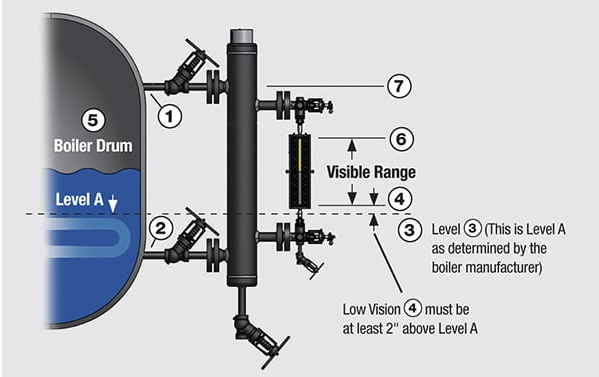

在图2和图3中，所示数字对应如下参数:
1、锅炉汽包上蒸汽连接出口外径(外径)的低侧。
2、锅炉汽包上出水口外径的上部。
3、锅炉制造商确定的危险点。这对应于A级。
4、水位比危险点高2英寸。(这是玻璃或磁性液位计中允许的较低指示液位。)
5、锅炉滚筒。
6、玻璃或磁性液位计指示刻度的上端。
7、第1项扩展了可视范围的比较。

2. 为量规玻璃设定适当的限度。A级是制造商确定锅炉没有过热危险的较低允许水位。可见范围(4-6)必须至少高于A级2英寸，并且不能与蒸汽连接(1)的低端或水连接(2)的高端相交


3.建立磁性液位计的适当极限。正如在量规玻璃的例子中，磁性液位计的可见范围(4-6)必须至少高于A级2英寸，并且不能与蒸汽(1)或水(2)连接相交。

下列ASME规范规则适用于磁翻板液位计:
■较大操作压力不能超过900 psig。这消除了在高压环境下频繁循环应用时，对水平仪精度偏差的担忧。
■指示规模之间的限制是2英寸以上的危险点,由锅炉制造商,和偏低的外径蒸汽连接退出鼓,如被位置1和4在图2和图3。
■任何外部交换机的附件或发射机控制功能的磁液面计是禁止的。
■使用磁液面计不替换所需的代码计玻璃。
■磁液面计不得用于函数作为一个水柱。其他配件，如量规玻璃，禁止安装。
■磁场水平量规与隔离和排水阀门必须安装。
■的更多细节,请参阅部分PG-12和ASME PG-60代码。

为了较大限度地提高准确可靠的使用寿命，建议定期(每年)对浮子进行检查，以清除可能在其上积聚的任何潜在碎片。这种合理的维护检查以及传感线路的定期排污将确保持续可靠的指示。锅炉水的质量在应用中会影响必要的检查频率。应用高质量的水处理将需要较少的维护。
磁翻板液位计可以作为一种有用的仪器，补充当地液位指示所需的规范玻璃。此外，还可以附加发射机，在控制室中提供远程指示的信号。但是，由于它必须按照规范要求安装，因此咨询您当地的产品供应商、保险承运商或锅炉检验员，以确定在您的特定位置对汽包液位仪表的要求可能会有所帮助。
