磁场如何在磁翻板液位计报警开关上工作

许多液位开关使用磁场来打开和关闭开关点。它是一种巧妙而简单的传感器，长期以来一直是液位测量的主要产品。

但它是如何运作的呢？在许多液位开关中，如何利用磁场作为工作原理？我们将探讨磁场的行为方式以及如何控制此行为来操作切换点。

解剖液位开关
磁翻板液位计开关由两个主要部件组成：嵌入浮子内的磁铁和放置在外壳中的簧片开关 - 通常是塑料，黄铜或不锈钢杆。
一个簧片开关想象磁铁放在浮子内可能并不太难。然而，理解簧片开关有点困难。簧片开关由两个装在玻璃管中的铁磁接触尖端（簧片）组成。当磁铁经过簧片开关时，簧片闭合在一起 - 完成信号电路。
信号电流的开/关特性用于识别液体何时达到一定水平。您可以使用它来启动和停止诸如报警，泵以及打开和关闭阀门之类的事情。这就是液位开关仍然如此受欢迎的原因。

磁场和簧片开关

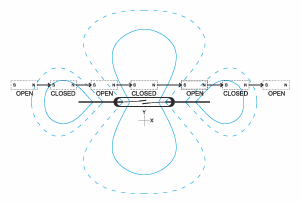

簧片开关周围的磁场用于闭合簧片开关的磁场具有某些特性，这些特性确切地确定了磁浮子和簧片开关相对于彼此的位置。当磁铁接近时，磁铁在簧片开关周围形成一个磁场 - 中心和外部凸起。一旦理解，您可以在磁场的边界内稍微修改您的液位开关，具体取决于传感器的类型（稍后将详细介绍）。
磁场的中心波瓣是较强的，因此是我们用来闭合簧片的中心波瓣。我们通过限制浮子和磁铁的运动来控制它。在阀杆浮动开关上，我们使用浮动挡块来确保可重复的性能。对于侧装式液位开关，磁铁只需直接导向簧片开关即可。

常开和常闭液位开关
当磁体接近时，磁场还确定簧片是否打开或关闭。要指定需要设置的方式，您必须订购液位开关常开或常闭。
这描述了当浮子（和磁铁）处于静止状态或处于“正常”状态时簧片开关正在做什么。

科学实验
现在我们了解了簧片开关周围形成的磁场如何影响液位开关的操作，您可以执行我称之为科学实验的两个。您可以调整浮动开关，使其行为与指定的不同。
当然，不建议这样做。但如果您需要在该领域进行罕见的改变，这些提示可能会帮助您。
免责声明：在我们开始详细介绍之前，请务必联系您的制造商（希望我们），然后再开始更换传感器。您需要从APG获取FL或FLE浮点数才能获得本文所述的结果。所有液位开关的设计都略有不同。

实验1：改变杆式浮动开关上的常闭/打开状态
也许您可以在现场进行的较简单的更改是反转液位开关的正常状态。您可以通过滑动磁铁来实现这一点 - 当然，这意味着可以向上或向下移动浮子。
那就对了！您需要注意浮子的确切位置，但是您可以向上或向下滑动浮动停止并获得完整的角色反转。如果您的开关是常开的，向上移动将使其正常关闭（反之亦然）。
如果您打算尝试这个，我们建议您在移动浮子时使用电压表来验证开关位置。获取标记以跟踪浮动停止需要移动的位置。
在微型液位开关上，浮子移动很少。在这些上，您可以通过关闭浮动并转动它来实现相同的效果。许多设计旨在简化这一过程 - 让您可以控制正常的开关状态。

实验2：更改阀杆浮动开关上的开关点水平
您也可以向上或向下移动浮球，以有效地更改液位开关上的开关点。当磁铁穿过簧片时，簧片开关上的磁场的外凸耳将关闭簧片。这些叶片实际上继续向下延伸到传感器的茎部，随着它们的移动而减弱。
这将根据簧片开关本身而有所不同，因为它们具有不同的灵敏度等级。然而，我们能够移动浮子较远的是第二个外叶。作为参考，这不应超过约1/2英寸。
