使用效用磁场测量液位装置及其使用原理介绍

一种液位传感器方法和装置，用于通过使用磁场效应装置来感测电力变压器中的冷却油液位，以检测磁场随液位变化引起的磁场位置变化的任何变化。
磁场效应液位传感器系统

液位传感系统本发表涉及液位传感系统，包括用于确定电能变压器中冷却油液位的系统。讨论现有技术
目前已知的液位计包括位于金属凸缘一侧的浮子驱动磁铁和连接另一侧指针的随动磁铁。指针提供浮动位置的指示，因此指示密封罐中的液位。摘要


本发表包括用于在含液体罐的外部使用磁场效应装置的方法和装置，其具有适当的电路，以通过跟踪罐中的磁体来指示液位。

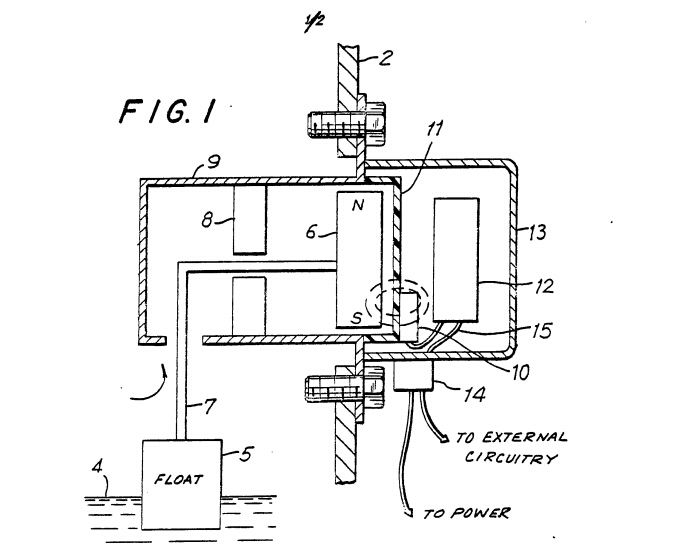

本发表涉及通过使用磁场效应装置检测液位变化来检测电力变压器中液体油位的方法和装置。图1示出了安装在具有壁2和液体冷却油4的电力变压器上的液位检测器。浮子5通过由内壳9中的轴承8支撑的臂7连接到可旋转磁体6.随着液位变化浮子移动并旋转磁体6.安装在非磁性密封件11附近的霍尔效应传感器10检测由于磁体6的运动引起的磁场变化，并且电子器件12响应磁场的变化，从而产生可用于激活指示器的电信息以显示定量或限制关于液位的信息。
待检测的液位可以是任何物质，但在优选实施例中，电力变压器的油位是要检测的液位。
本发表的方法包括根据容器中物质水平的变化产生可变磁场，并检测代表容器中物质的不同水平的可变磁场的变化。
磁场效应传感器的磁性液位计工作原理是，施加在诸如半导体的载流材料上的磁场导致负电荷沿着导体从一侧偏转到另一侧。将所得的电位差被称为磁场效应或电压（V ?）因此：V ? αI * H
我=当前
H =磁场强度磁场效应器件是传感器。随着磁场的强度随着磁体的旋转而变化，磁场效应器件检测到磁场的这种变化并产生与磁场强度成比例的输出电压，从而显示出液体的位置。


详述了另一种磁铁装置。尽管示出为具有单个“北”和“南”极的圆形磁体，但是该配置可以采用具有类似输出的其他形状。

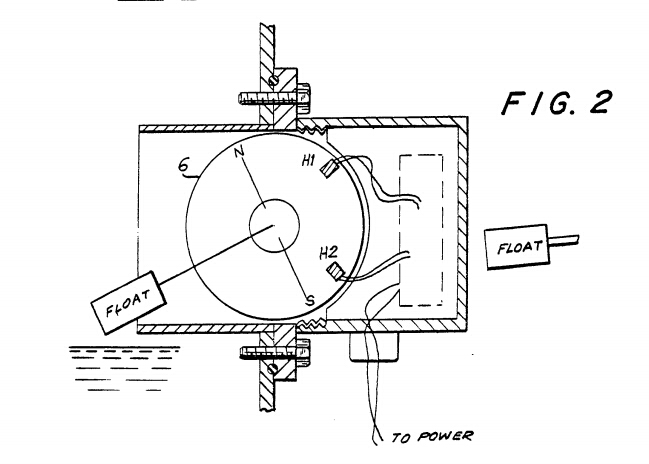

在该设计中示出了两个磁场效应传感器，其目的是在变化的环境或老化条件下更好地稳定系统。
磁性液位计再次位于腔室外部，并由磁耦合场（H）激活。当磁体（6）在浮臂的控制下旋转时，产生变化的磁场。这又产生具有近似正弦波形状的磁场电压，所示。
由于在实际操作行程条件下的行进角度约为±70°，因此在C到D的边界内存在良好的线性。
真正的线性度不是关键要求，而是符合曲线点的预设条件很重要。在“C”和“D”表示可以激活警报。

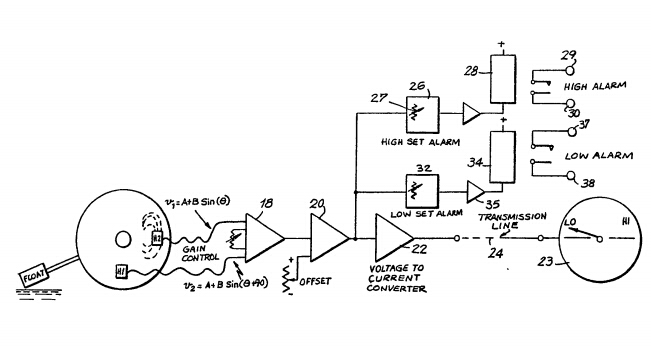

进一步详述了电子电路。磁场器件H1和H2的输出耦合到放大器18，放大器18提供信号增益和共模信号消除。
尽管的设计包括两个磁性液位计，但是可以使用单个传感器电路。
放大器20提供必要的偏移电压控制。20的输出馈入22，一个电压/电流转换器。22的输出电流与浮子5的角位移成比例。该电流通过传输线24本地或远程地激活仪表23.仍然参考图5，通过高警报控制器27预设比较器26。接下来将比较器26与预设水平进行比较。当达到预设值时，继电器28工作，产生触点闭合29至30。
比较器32以类似于比较器26的模式操作。然而，在这种情况下，继电器34通过电源驱动器35操作。触点闭合37至38导致低警报输出。
因此可以看出，提供了通过磁场效应传感器检测物质（例如电力变压器的冷却油）的物质水平的方法和装置，以及用于提供指示信息和激活限制的结果感测信息。指标。
在表示液位的可移动磁体已经存在于电力变压器内部的情况下，可以通过转换为使用磁场效应传感器来修改外部传感装置。

结论
1，一种水平传感系统，包括：水平检测装置，包括可动磁铁;以及磁场效应传感装置，响应可动磁铁的位置，检测磁铁位置的变化。
2.一种与具有不同液位的封闭容器一起使用的液位传感系统，包括容器内的浮动装置，可响应容器内液体的液位变化而移动，容器内的可旋转磁场装置连接到容器内。浮动装置是指在浮动装置移动时至少部分地旋转，固定磁场感测装置在容器外部，用于检测由可旋转磁性装置的磁场的部分旋转引起的磁场位置的变化，电路装置响应于所述磁场感测装置，用于产生指示由可旋转磁场装置检测到的浮动装置位置的电信息，和指示装置响应由电路装置产生的电信息，用于指示密闭容器中液体的液位。
