磁翻板液位计在更换玻璃仪表时有一个紧凑空间的解决方案

一致且可靠的磁翻板液位计广泛用于许多领域，包括石化工业。这些具有成本效益的仪器的操作简单而优雅：浮子位于腔室内，较常见的是通过管道连接到罐体或容器的侧面。浮子内部是磁铁组件。

磁性影响的视觉指示器连接到浮子室的外部。随着罐内的液位 - 以及腔室 - 的增加或减少，浮子随之上升或下降。指示器上的磁性晶片或标记与浮子内的磁体组件反应，使用户可以准确读取液位。由于处理液完全密封在本仪器的腔室中，因此消除了与玻璃反射或透明仪表相关的危险和维护问题。
玻璃量规适用于特定应用，使用各种管道，接头，配件等。管道允许过程从仪表的后部或顶部和底部连接到仪表。然而，磁翻板液位计通常不是玻璃仪表的精确替代品，因为它们的浮子 - 仪器的核心。必须根据工艺条件设计浮子，以考虑单个应用的压力，温度和比重。为了在几乎任何液体中浮力，它必须包含相应量的体积。简而言之，为了使浮子正常工作，其尺寸取决于液体。有时浮子长6英寸，但在极少数情况下它可以超过30英寸长！浮子内的磁铁通常位于离浮子顶部约2英寸处。这留下了浮子长度的平衡，造成浪费的空间。管腔显然必须包含整个浮子，因此必须设计和制造以适应这个额外的长度。

与玻璃量规一样，磁翻板液位计可以连接到具有多种连接选项的过程容器。两种类型的视觉指示器较常见的是侧面，但在某些情况下，这些仪器从腔室的顶部和底部连接，根本没有侧面连接。这是我们在更换玻璃仪表时遇到问题的地方。现有的管道可能已根据玻璃规格的尺寸精确设计。尽管磁翻板液位计是理想的替代品，但是包含浮子所需的额外空间使得一些改型不可能。毫不奇怪，当客户准备好更新他们的技术时，有些人担心磁翻板液位计可能带来的管道问题。
现实生活中的问题 - 现实生活中的解决方案
一家大型石化公司的工程师在尝试用更安全，更可靠的磁翻板液位计更换故障玻璃反射计时遇到了这个问题。通过这种替换，它们还可以提高液体丙烷和丁烷在其蒸汽分离罐中的可见度。玻璃量规的现有管道允许直接连接到本仪器的顶部和底部。然而，由于由浮子长度引起的磁翻板液位计的额外长度，这似乎不可能是成功的改型。客户不想要一个主要的管道项目。无法解决困境，该公司的工程师致电MAT及其专家团队，他们能够利用多年的经验来得出答案。

修改液位计

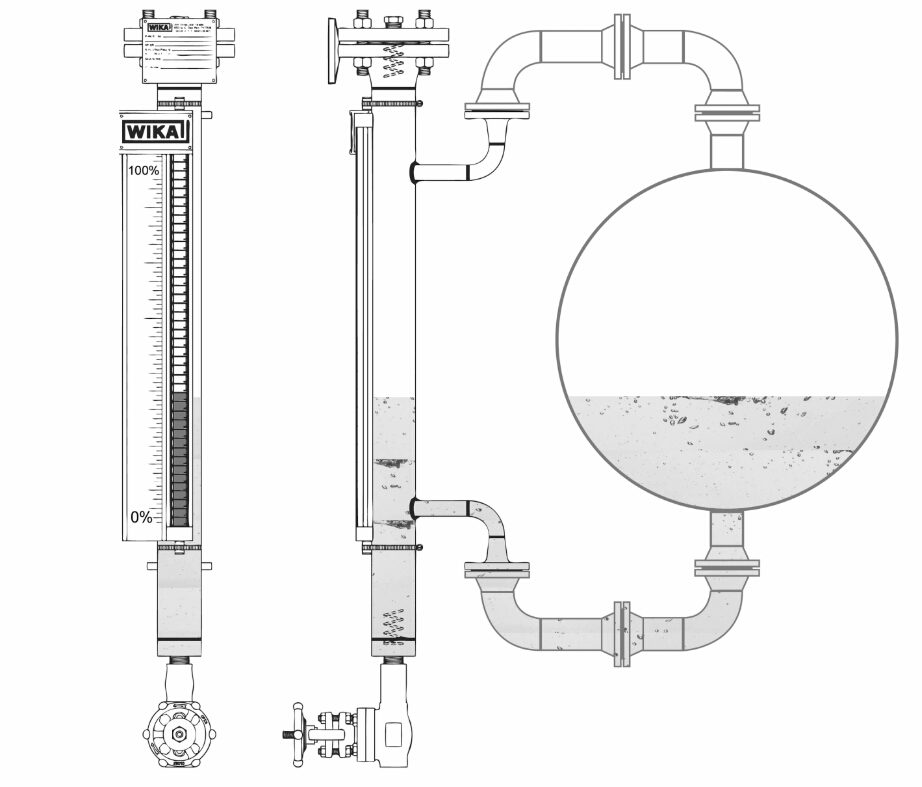

改装磁翻板液位计的前视图（左）和侧视图（右）为具有较小可用空间的容器定制。
由于整个磁翻板液位计不适合客户现有的法兰连接，MAT必须具有创造性。通过从磁翻板液位计腔室获得正常定位的侧支连接并添加两个90°弯头，MAT的专家能够将更长的仪器安装到更短的现有管道配置中，而无需管道工作人员的额外工作：增加了弯头可以利用现有的连接并轻松安装升级的仪器。在这样做时，连接位置允许将磁翻板液位计腔室中的液位复制到分离罐。通过这种修改，客户能够获得准确，可靠和更安全的液位指示，现在可以在侧面连接用螺栓固定的地方开始和结束。

美安特在这里提供帮助
美安特提供全系列的磁翻板液位计。WMI中的设备系列坚固可靠，可提供多年的精确水平指示，几乎不需要维护。WMI的浮动是专为每个应用程序构建的，以提供更高的准确性。精心挑选磁铁组件，以较大限度地减少浮子和腔室的尺寸和长度。腔室由非磁性材料制成，如不锈钢，哈氏合金，Inconel和Monel，并遵守客户的规格，完全适合现有或新的工艺。视觉指示器易于阅读，并带有以英尺/英寸，米/厘米或百分比标记的标尺，或者可根据个人要求进行定制。WMI可以配备各种不同的过程连接，以及排气和排水选项。其他附加装置包括高温和低温绝缘，蒸汽跟踪和电伴热。
